Дозатор весовой
Дозатор весовой ленточный ДВЛ (динамическое взвешивание и дозирование)
При больших объемах производства крайне необходимым является дозирующее оборудование. Основные требования, которые предъявляют к устройствам такого типа: простота, надежность, точность.
Дозатор весовой — устройство, незаменимое во многих типах производства. С его помощью можно дозировать и перемешивать любые сыпучие вещества. Задача устройства — воспроизводить и поддерживать в точности на одном уровне дозу сыпучего материала в единицу времени на заданной технологической линии. Помимо этого весовой дозатор может применяться для учета расходования материалов в горнодобывающей, металлургической, цементной и других отраслях промышленности.
Ленточный весовой дозатор работает практически без вмешательства человека и позволяет поддерживать непрерывный производственный процесс без донастроек и дополнительного слежения за устройством. Использование автономного ленточного дозатора минимизирует издержки, связанные с человеческим фактором и позволяет добиться равномерного смешения и расфасовки вещества. Дополнительная точность измерений обеспечивается системой измерения и регулирования, встроенной в само устройство. Чтобы лента стабильно держалась на устройстве, в нем предусмотрено автоматическое натяжное устройство.
Вариант исполнения приемного бункера дозатора зависит от характеристик дозируемого материала, поэтому должен подбираться для каждого типа производства индивидуально. При работе с химически активными материалами возможно специальное нанесение антикоррозийного слоя на все металлические конструкции а также дополнительное обрезинивание. Весовые дозаторы должны быть выполнены из качественных материалов и быть способным непрерывно работать в течение длительных производственных циклов.
Дозаторы оборудованы специальными контроллерами, которые могут быть как подключены в отдельному пульту, так и адаптированы к центральную линию управления заводом, выходя на основной пульт оператора.
Суммируя все вышесказанное, заключим, что весовой дозатор непрерывного действия позволяет экономить много ресурсов и времени при производстве, а также добиваться необходимой точности при взвешивании любых сыпучих материалов.
 |
Дозатор весовой ленточный ДВЛ
Используются для непрерывного динамического взвешивания и дозирования сыпучих материалов в технологических потоках металлургической промышленности, а также на предприятиях цементной, горнорудной, угольной, строительных материалов и других отраслей промышленности. Дозатор является комплектным оборудованием в системах управления технологическими процессами, но может иметь и самостоятельное автономное применение. Дозатор ДВЛ – система, состоящая из весового конвейера, электропривода, микроконтроллера, функционирующая на основе принципа непрерывного взвешивания и дозирования.
|
Качество наших дозаторов подтверждается следующими документами:
- Сертификат об утверждении типа средств измерений RU.C.28.063.A №25498;
- Государственный реестр средств измерений, № 21353-01;
- Реестр государственной системы обеспечения единства измерений Республики Казахстан, №KZ.02.03.00130-2002/21353-01. Сертификат №962;
- Диплом международной выставки «Экспо-Сибирь - 2001»
- Свидетельство на полезную модель, выданное агентством по патентам и товарным знакам Российской Федерации
- Дипломант Всероссийской программы конкурса «100 лучших товаров России 2001 г.»
Сигналы весовых нагрузок на ленту и скорости её движения обрабатываются системой измерения, управления и регулирования. Постоянное сравнение фактической производительности с заданной регулируется скоростью движения конвейерной ленты, что обеспечивает поддержание требуемого расхода материала.

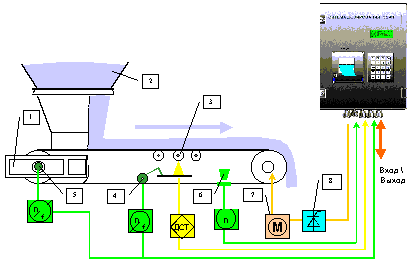

Функциональная схема
 |
- Ленточный конвейер;
- Расходный бункер;
- Весовое устройство;
- Датчик скорости ленты;
- Датчик проскальзывания;
- Датчик оборота ленты;
- Двигатель привода асинхронный;
- Частотный преобразователь.
|
Условия эксплуатации Ленточного весового конвейера:
- УХЛ2, ГОСТ 15150, при температуре от –20 С до +50 ° С;
- степень защиты IP54, ГОСТ 14254.
Системы управления:
- УХЛ4, ГОСТ 15150, при температуре от +5°С до +40°С;
- степень защиты IP65, ГОСТ 14254.

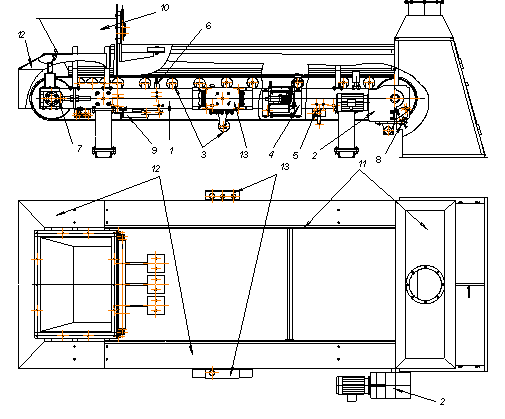

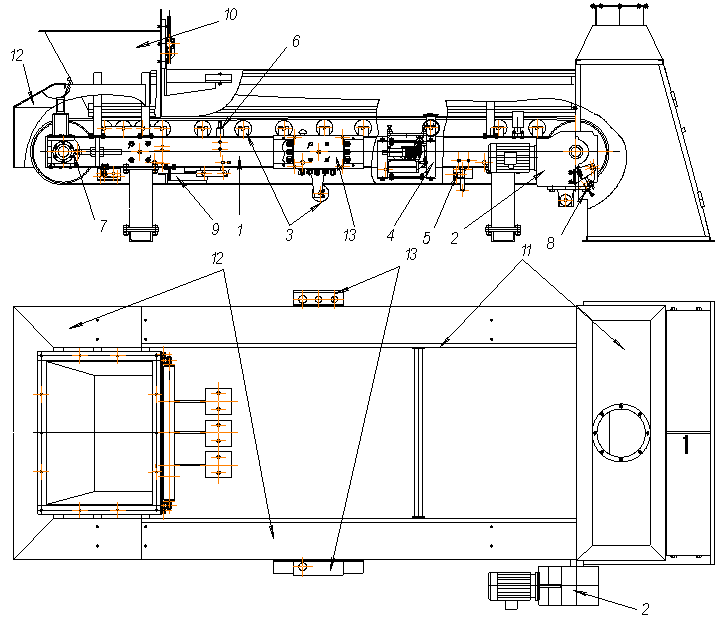

Общий чертёж
дозатор весовой ДВЛ непрерывного действия
1 - рама конвейера; 2 - приводной барабан с мотор-редуктором; 3 - несущие и поддерживающие ролики; 4 - грузоприемное устройство; 5 - датчик схода ленты; 6 - датчик оборота ленты; 7 - оборотный барабан с устройством натяжения ленты; 8 - очиститель верхней ветви ленты; 9 - очиститель нижней ветви ленты; 10 - формирующая воронка с регулируемым шибером; 11 - борта с аспирационным кожухом; 12 - защитный кожух; 13 - пост местного управления; 14 -датчики скорости и проскальзывания установлены на приводном и оборотном барабанах.
дозатор весовой: Монтаж и пусконаладочные работы
Для монтажа предоставляется вся необходимая документация. Шеф-монтаж, при необходимости, осуществляется специалистами предприятия-изготовителя. После окончания потребителем монтажных работ специалистами предприятия осуществляются пусконаладочные работы (по отдельному договору).
Предлагаем скачать опросный листнеобходимый при заказе дозаторов ДВЛ-Н
