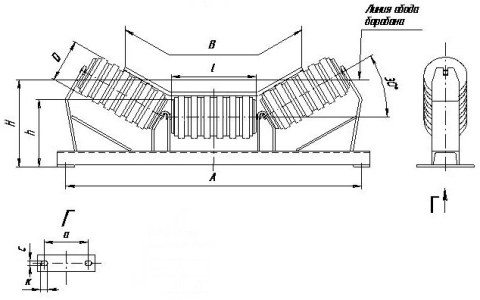

Роликоопора желобчатая амортизирующая

Ширина ленты B, мм	Диаметр роликов D, мм	Длина роликов l, мм	Размер по креплению A, мм
800	159	310	1100
1000	159	380	1300
1200	159	460	1550
1400	159	530	1750
1600	159	600	1950

Пример условного обозначения роликоопоры ЖА 120-127-30 желобчатой амортизирующей для конвейера с шириной ленты В=1200 мм с роликом диаметром D=127 мм и углом наклона бокового ролика 30˚.   Ширина ленты B, мм Диаметр роликов D, мм Длина роликов l, мм Размер по креплению A, мм 800 89 310 1100 1000 127 380 1300 1200 127 460 1550 1200 159 460 1550 1600 159 600 1950

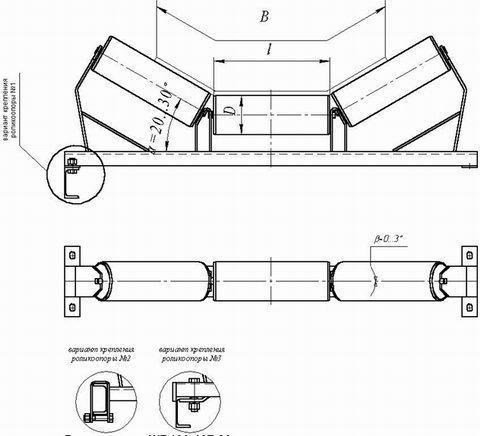

Пример условного обозначения гладкой желобчатой Роликоопоры ЖГ 100-127-30для конвейера шириной ленты В=1000 мм с роликом диаметром D=127 мм и углом наклона бокового ролика 30.
