4126-М ДСТ Датчик силоизмерительный тензорезисторный

Тип датчика - цилиндр. Принцип действия - деформация сжатия. Датчик применяется в бункерных весах и дозирующих устройствах; автомобильных весах; вагонных весах. Пример обозначения при заказе: ДСТ 4126-М/К-200-0,10-С4-IP65 ДСТ 4126-М - обозначение датчика; 200 - номинальное усилие, кН; К - исполнение датчика (К - с кабельным выводом); 0,10 - категория точности; С4 - группа исполнения; IP65 - степень защиты оболочки.

Технические характеристики:

Номинальное усилие	кН	200,0; 500,0
Категория точности	-	0,10
Рабочий коэффициент передачи (РКП) при номинальной нагрузке	мВ/В	1,5
Начальный коэффициент передачи (НКП) от номинального значения РКП	%, не более	2,5
Сопротивление мостовой схемы входное	Ом	380±2,0
Сопротивление мостовой схемы выходное	Ом	400±4,0
Диапазон рабочих температур (группа исполнения)	°С	-30…+50 (С4); -50…+50 (Д3)
Степень защиты оболочки	-	IP65
Напряжение питания постоянным током	В, не более	12
Масса	кг	4,0

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом.

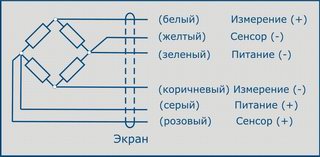

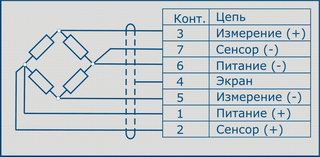

Схема подключения а) исполнение с кабельным выводом б) исполнение с разъёмом

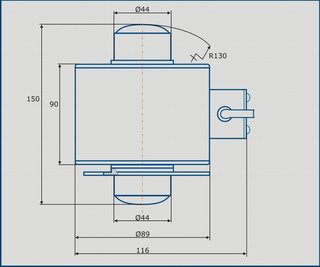

Габаритно-присоединительные размеры
