Дозатор бункерный

Дозатор весовой дискретного действия ДС, ДЖ

Назначение

Дозатор весовой бункерный предназначен для автоматического дозирования любых сыпучих и жидких материалов в технологических линиях предприятий металлургической, цементной, горнорудной, строительных материалов и других отраслей промышленности.

Физико-механические свойства дозируемых сыпучих материалов

Объёмная плотность

т/м3

0,1…4,0

Гранулометрический размер

мм

0,01…200

Влажность

%

не более 15

Концентрация пыли

мг/м3

не более 4

Устройство

Дозатор бункерный состоит из:

  • грузоприемного устройства (ГПУ) с приводом разгрузочного механизма (пневматическим или электромеханическим);
  • тензорезисторных датчиков с узлами встройки, соединительных коробок с комплектом кабелей;
  • системы управления;
  • загрузочного механизма;
  • разгрузочного механизма (челюстной, дисковая заслонка).

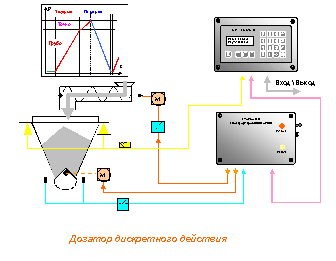

    Функциональная схема

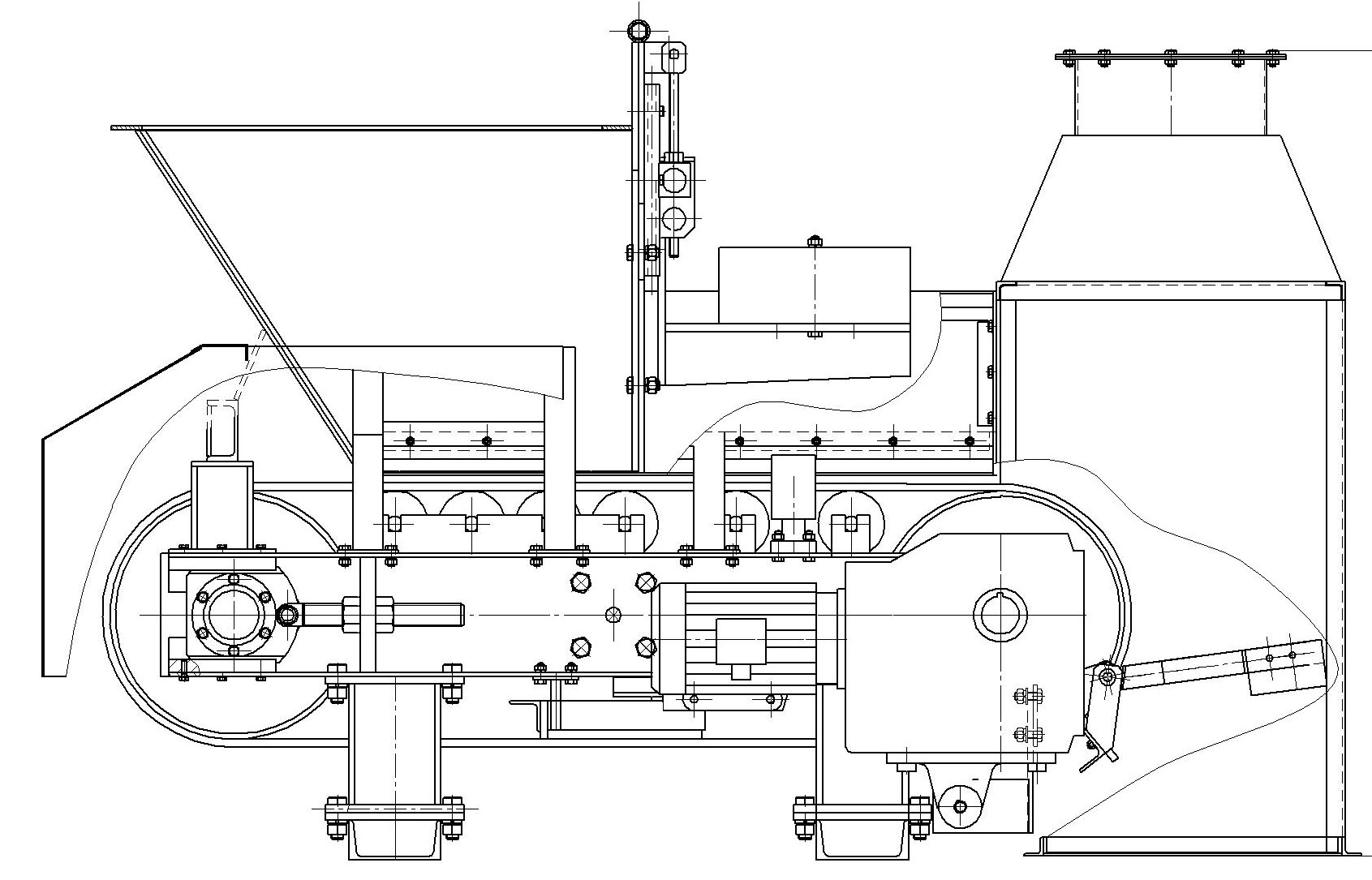

    Питатель ленточный



 Загрузочный механизм комплектуется одним из видов питателей:

  • питатель шнековый (при дозировании хорошо сыпучих материалов Ø 5 мм и менее);
  • питатель шлюзовый (при гранулометрическом составе 20 мм и менее);
  • питатель ленточный (при дозировании кусковых материалов от 20 до 200 мм).

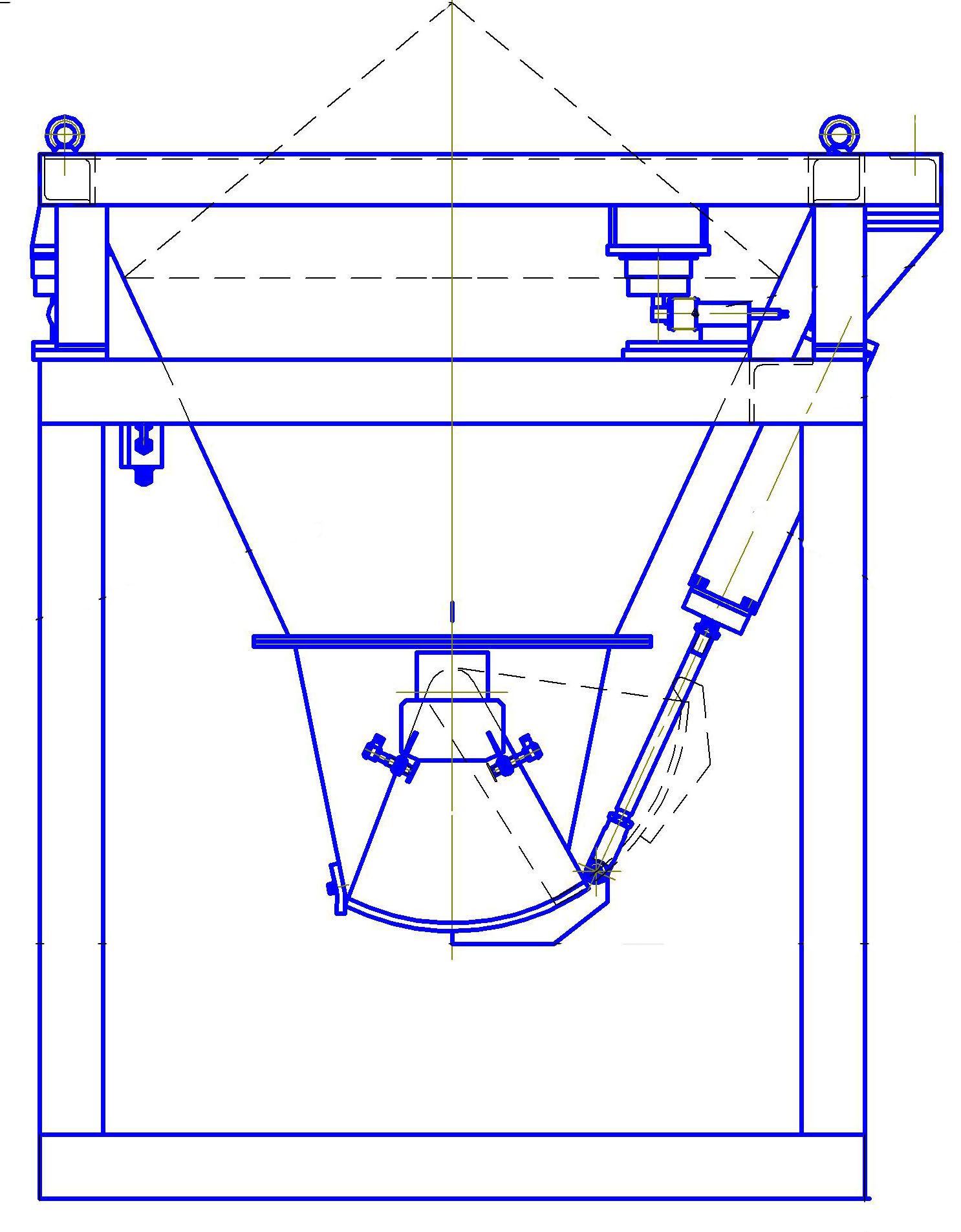

Схемы дозаторов

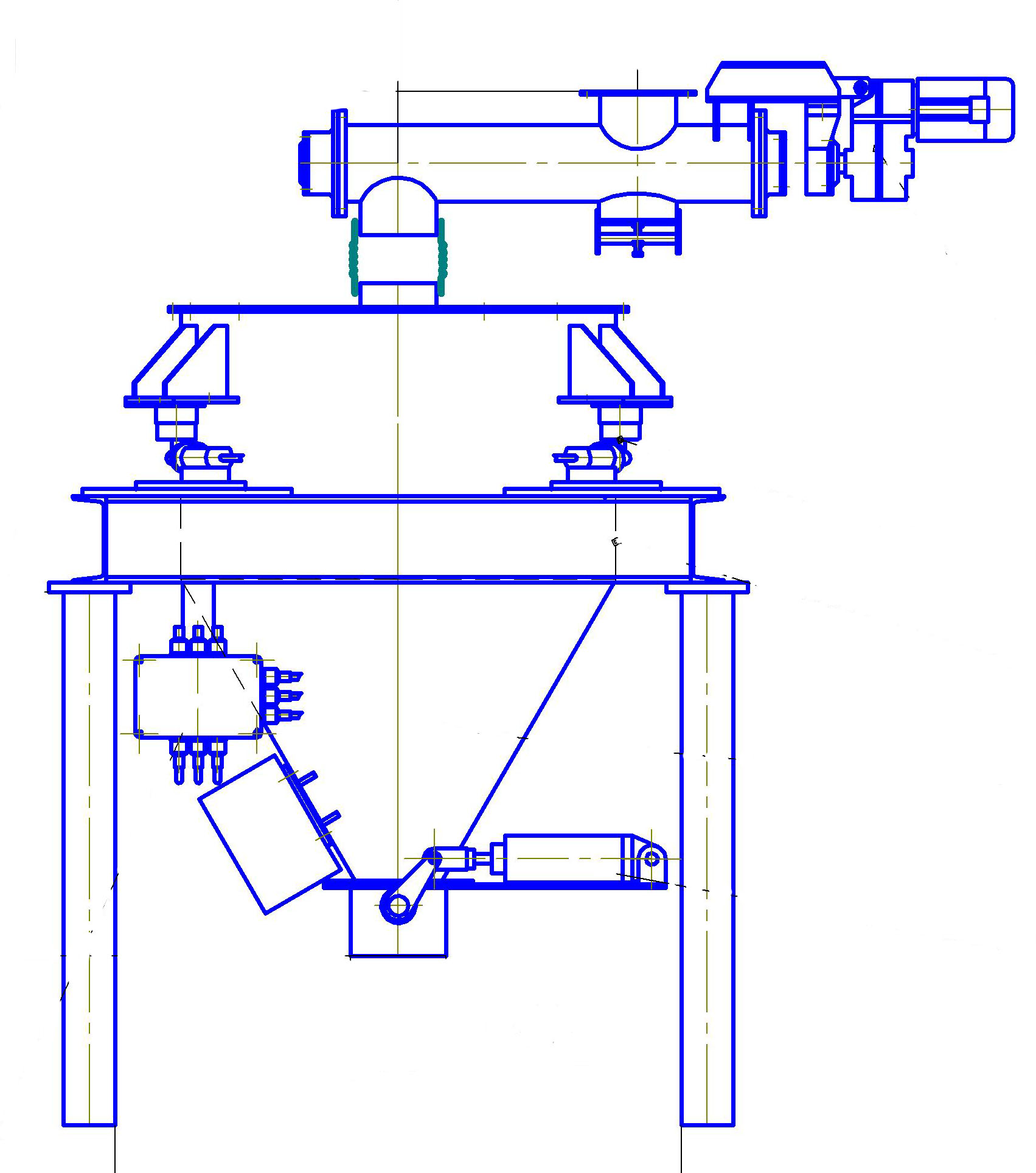

   со шнековым питателем

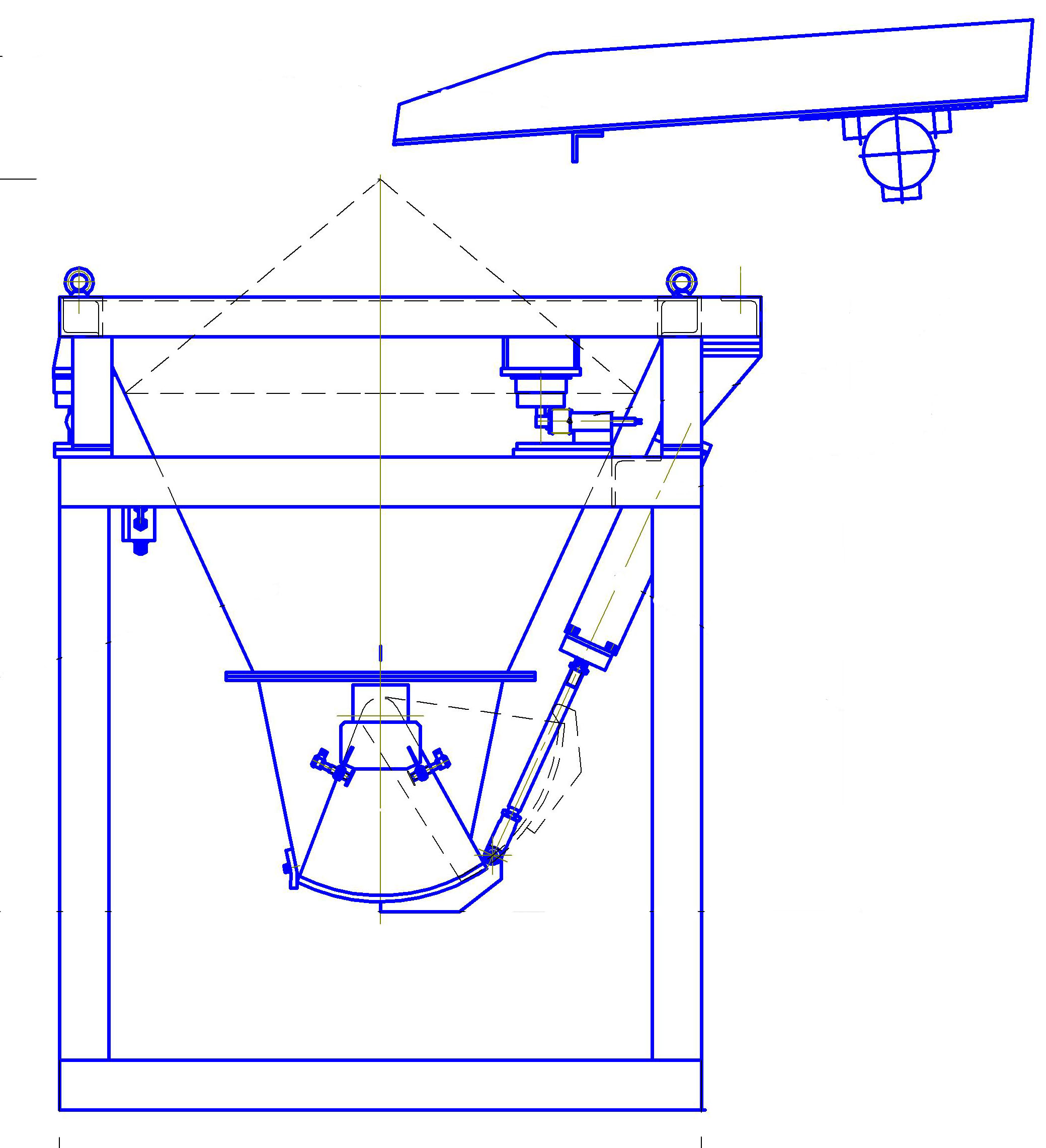

с вибропитателем



с ленточным питателем

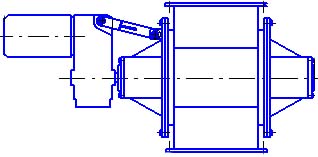

   со шлюзовым питателем

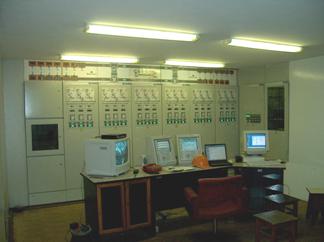

Система управления дозатором

Состав системы

Система управления включает в себя следующие основные устройства:

  • программируемый логический контроллер;
  • операторская панель;
  • преобразователь частоты;
  • пусковая аппаратура.

Система управления дозатором обеспечивает

Функции:

Режимы работы:

  • задание значения доз;
  • задание требуемого числа доз;
  • обработка входных сигналов и формирование управляющих воздействий на приводы загрузочно-разгрузочного механизма;
  • индикация параметров на ЖКИ;
  • контроль блокировок аварийных ситуаций;
  • архивация данных;
  • архив аварийных сообщений.
  • «автономный» - дозирование с заданием доз от контроллера;
  • «комплексный» - дозирование с заданием доз от ЭВМ ВУ;
  • «наладка» - выполнение калибровочных и настроечных операций;
  • обмен информацией с ЭВМ ВУ;
  • объединение нескольких систем в единую технологическую линию дозирования.

Основные параметры и характеристики

  • Вид отсчетного устройства - дискретный с цифровой индикацией;
  • Внутренняя поверхность бункера ГПУ - износостойкая, обеспечивающая свободное истечение продукта;
  • Лакокрасочные покрытия поверхностей - не ниже IV класса;
  • Классы точности дозирования  - 0,5; 1;
  • Вероятность безотказной работы  дозатора - не менее 0,92 за 2000 часов;
  • Полный срок службы - не менее 10 лет;
  • Диапазон рабочих температур:
    • ГПУ - от - 30°С до +50°С;
    • Система управления - от +10°С до +35°С;
  • Наименьший предел дозирования (НмПД), наибольший предел дозирования (НПД), габаритные размеры дозаторов приведены в таблице:

Обозначение дозаторов

Наибольший предел дозирования, кг

Наименьший предел дозирования, кг

Габаритные размеры ГПУ (длина´ширина´высота), мм, не более

ДС-200

200

100

1000´900´1350

ДС-320

320

150

1175´1100´1360

ДС-400

400

200

ДС-500

500

200

ДС-630

630

200

ДС-800

800

300

1450´1350´1800

ДС-1000

1000

300

1700´1600´2200

Примечание: Масса дозатора и объем бункера определяются в зависимости от НПД и физических свойств дозируемого материала. Тип, количество питателей и другие параметры дозатора определяются потребителем, исходя из конкретных условий применения. Дозаторы могут быть изготовлены согласно техническому заданию заказчика.

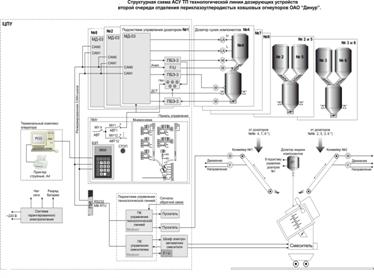

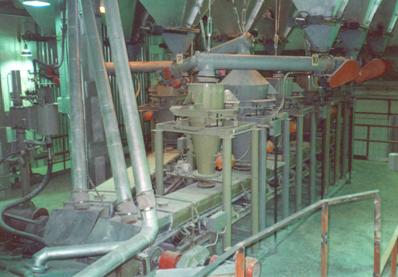

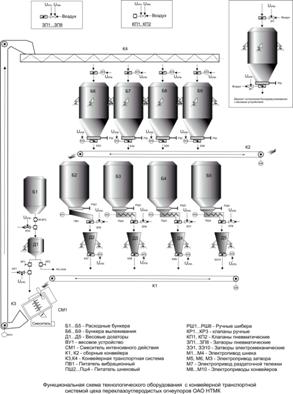

Технологическая линия дозирования











Варианты исполнения







Дозатор  бункерный ДС

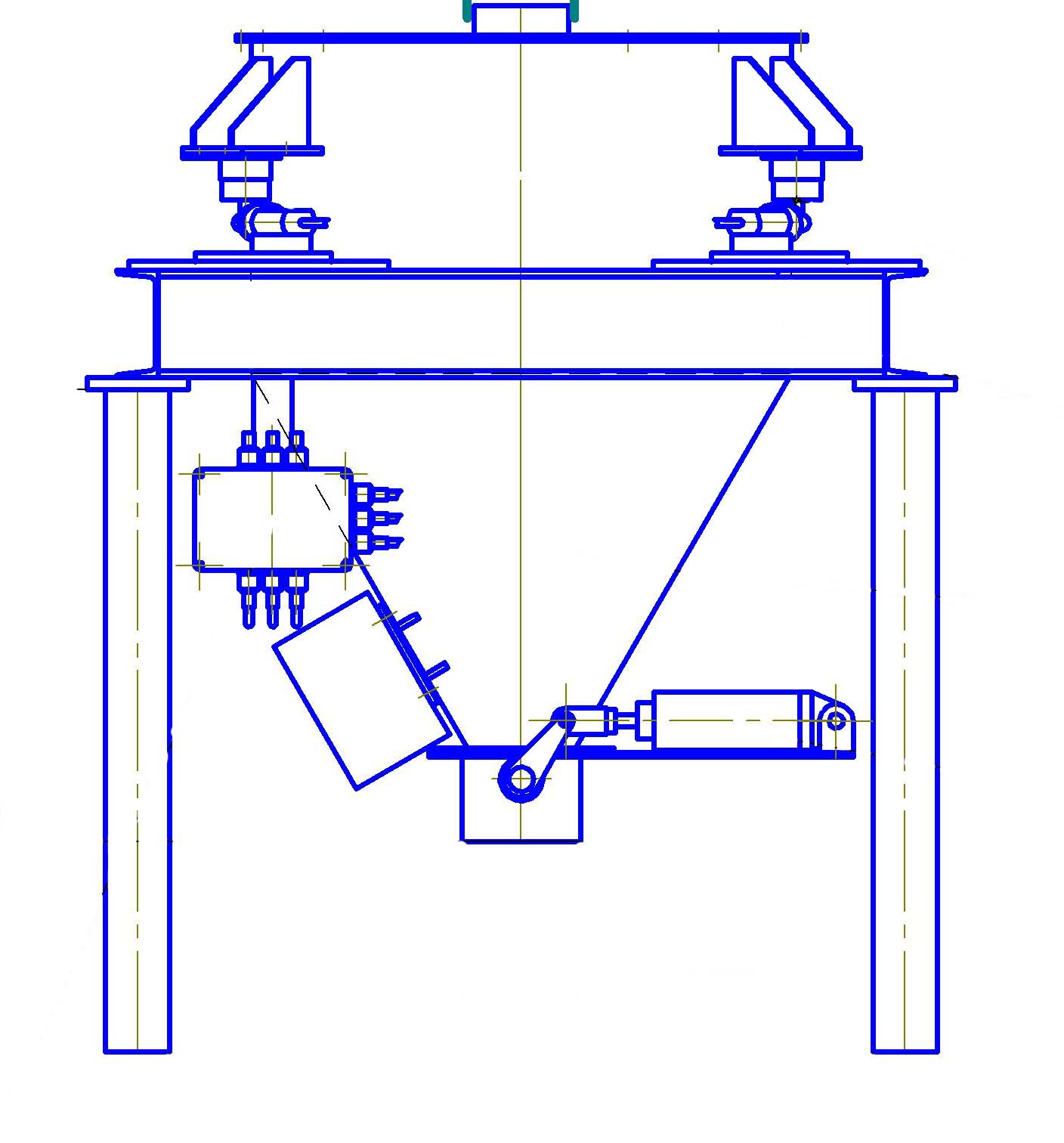

Дозатор  бункерный ДЖ

Предлагаем скачать опросный лист, необходимый при заказе дозаторов.
