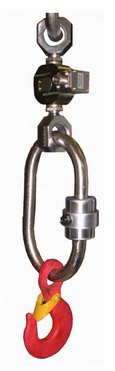

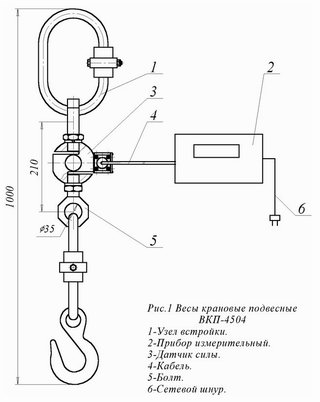

Весы крановые подвесные ВКП-4504 Назначение Весы крановые подвесные ВКП-4504 предназначены для локального взвешивания грузов, подвешенных на крюке, с индикацией измеренной массы груза на табло измерительного прибора. Весы крановые  могут применяться в различных отраслях промышленности и сельского хозяйства для технологического взвешивания.             Технические характеристики   Габаритные размеры грузоприёмного устройства мм, не более 870´210´210 Масса грузоприёмного устройства кг, не более 18 Класс точности по ГОСТ 29329-92 - средний Электрическое питание весов (однофазный переменный ток):     ·         напряжение ·         частота В 220 Гц 50 Потребляемая мощность Вт, не более 1000 Рабочий диапазон температур  эксплуатации весов:     ·         измерительного прибора ·         узла встройки с датчиком силы °С -10…+40 -30…+50 Пределы взвешивания и допустимой погрешности   Условное обозначение весов Пределы взвешивания, кг Число поверочных делений, (nе) Цена поверочного деления, кг, (е) Предел допустимой погрешности, кг НПВ НмПВ от НмПВ до 500е включ. св. 500е до 2000 включ. св. 2000е ВКП-4504-100-500 ВКП-4504-150-750 ВКП-4504-200-1000 ВКП-4504-250-1250 ВКП-4504-300-1500 ВКП-4504-400-2000 ВКП-4504-500-2500 ВКП-4504-600-3000 ВКП-4504-800-1600 ВКП-4504-1000-2000 ВКП-4504-2000-2000 100 150 200 250 300 400 500 600 800 1000 2000 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 10 10 20 500 750 1000 1250 1500 2000 2500 3000 1600 2000 2000 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,5 0,5 1,0 ±0,2 ±0,2 ±0,2 ±0,2 ±0,2 ±0,2 ±0,2 ±0,2 ±0,5 ±0,5 ±1,0   ±0,4 ±0,4 ±0,4 ±0,4 ±0,4 ±0,4 ±0,4 ±1,0 ±1,0 ±2,0             ±0,6 ±0,6 Устройство и принцип действия Основой крановых весов является узел встройки с датчиком силы 3, которые преобразуют силу тяжести взвешиваемого груза в электрический сигнал. В зависимости от изменения электрического сигнала прибор измерительный 2 вырабатывает счетные импульсы, количество которых пропорционально массе взвешиваемого груза. Результаты измерения выводятся на цифровое табло прибора измерительного. Узел встройки с датчиком силы и прибор измерительный соединены между собой кабелем с контактным разъемом 4. К датчику силы с двух сторон крепятся болты 5, оси отверстий которых располагаются под углом 90°, для свободного перемещения узла встройки с датчиком силы в двух плоскостях. В болты вдеваются разъемные звенья 1, на одном из которых крепится крюк.           Крановые весы  обеспечивают отображение результатов взвешивания на цифровом табло прецизионного тензоизмерителя "Микросим 06А" или измерительного тензометрического прибора БУ4263-М2. Прибор измерительный, входящий в состав весов, имеет индикатор, клавиатуру управления и интерфейсы для связи с компьютером (RS232-C) и принтером (CENTRONICS), подключения весов в АСУ ТП предприятия.
